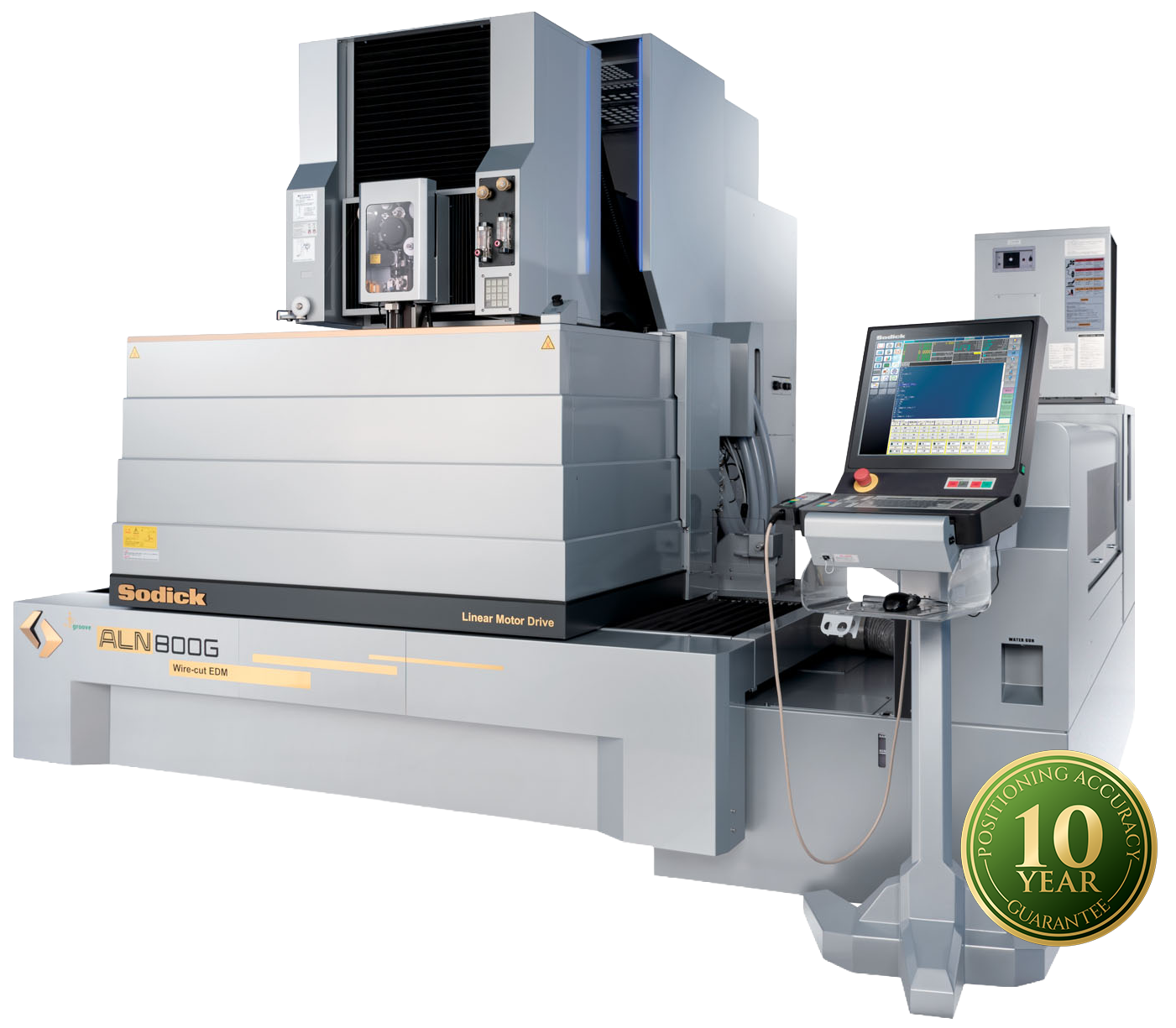

El ALN800G combina el generador más avanzado de Sodick con un control más sensible y optimizado para el usuario.

Especificaciones
X-Travel: 31,50″ (800 mm)
Y-Travel: 23,62″ (600 mm)
Z-Travel: 19,69" (500 mm)

Medios de comunicación

Añadir a la cesta
Solicitar presupuesto

Description

The ALN800G iGE+, Rigid Linear Motor Driven High-Performance Wire EDM Machine incorporates Sodick’s next-generation SPW (Smart Pulse Wire) control with the Smart Pulse Generator and technologies that improve cutting speed and precision. The ALN also streamlines the control design, combining the best functions of both tablet interface and classic interface into a highly functional work display, improving processing responsiveness.

Características

  • Q³vic inteligente EDW - Sistema de programación automática
  • Control sin cañón II
  • Circuito de acabado de superficies TMP II
  • Controlador de movimiento K-SMC
  • Sistema de filtración de tres partes
  • Lubricación de la placa deslizante
  • Control avanzado de esquinas
  • Circuito de ahorro de energía
  • Unidad de refrigeración dieléctrica
  • Corazón NC - Sistema CAD-CAM (a bordo)
  • Unidad de intercambio iónico
  • Sistema operativo Windows
  • Sistema automático de servocontrol de la tensión del cable
  • Regulador automático de tensión
  • Mesa de sujeción por cuatro lados
  • Control automático del nivel de fluido en el eje Z

Opciones

  • Control SPW-E - Control simultáneo de hasta 8 ejes - Necesario para la capacidad de "giro y quemado" multieje simultáneo
  • Alimentador de alambre Jumbo 50 kg (110 lbs)
  • Alimentador de alambre "Jumbo" integrado 20 kg (44 lb)
  • Cortadora de alambre en L - Procesa el alambre para guardarlo cómodamente
  • Circuito HTP - Circuito de alta tensión que mejora la eficacia del mecanizado al cortar PCD y materiales similares
  • Taper Flex - Hardware y software para permitir el mecanizado de ángulos cónicos de precisión (opciones de hasta 22 y 45 grados disponibles, póngase en contacto con Sodick para obtener más detalles)
  • SAI (Sistema de Alimentación Ininterrumpida)
  • Garantía ampliada SodickCare +2 ó +4
  • Paquete de corte de herramientas PCD con ProfDia.

Especificaciones

X-Axis Travel 31,50" (800 mm)
Y-Axis Travel 23,62" (600 mm)
Z-Axis Travel 19,69" (500 mm)
U v axis travel 200 x 200 mm (7,87" x 7,87")
Wire diameter range min max 0,004" ~ 0,012" (0,05 ~ 0,30 mm)
Work tank dimensions w d 59,05" x 40,94" (1.500 x 1.040 mm)
Maximum Workpiece Weight 3.000 kg (6.614 libras)
Distance from Floor to Table 39,17" (995 mm)
Machine Tool Dimensions 130,31" x 132,28" x 106,10" (3.310 x 3.360 x 2.695 mm)
Peso de la máquina 5.550 kg (12.125 libras)

En Sodick ALN800G iGE+ is a high-precision Wire EDM designed to maximize productivity, accuracy, and ease of operation. Featuring advanced EDM technology and Sodick’s proprietary flat rigid linear motor drives, the machine delivers exceptional cutting performance and positioning accuracy.

The X, Y, U, and V axes are powered by flat rigid linear motors and paired with high-resolution glass scales, ensuring precise movement without backlash. This proven technology is backed by Sodick’s industry-leading 10 años de garantía de precisión de posicionamiento.

As the exclusive motion technology used across Sodick’s machine lineup, flat rigid linear motors have demonstrated unrivaled reliability in manufacturing environments worldwide. Combined with a rigid machine structure specifically engineered to support the linear motor system, the ALN800G iGE+ provides the stability, precision, and long-term performance required for demanding Wire EDM applications.

At Sodick, we believe in our product. This is why we offer a 10-Year Positioning Accuracy Guarantee on our flat rigid linear motor driven Wire and Sinker EDMs. We guarantee that you will not lose any accuracy within the flat rigid linear motor drives.

Learn more at www.sodick.com/our-company/10-year-positioning-guarantee

Our patented wire rotation technology, iGroove+, increases surface quality and accuracy while minimizing wire consumption by up to 30%.

El Controlador de Movimiento Sodick (K-SMC), controla con precisión y alta velocidad los movimientos de accionamiento del motor lineal a través de comandos de la unidad NC. El K-SMC se ha investigado y desarrollado intensamente para aportar nuevas innovaciones técnicas al mecanizado por descarga eléctrica. Desarrollado en Silicon Valley, California, el K-SMC controla con precisión altas velocidades, aceleraciones rápidas y posicionamientos precisos.

El nuevo Sodick Control SPW (Smart Pulse Wire) tiene muchas características atractivas, desde el uso del sistema operativo estándar del sector Windows 7 hasta una pantalla multitáctil TFT horizontal mejorada de 19 pulgadas. El diseño del control ALN racionaliza los antiguos modos de control clásico y de tableta en una única pantalla de trabajo con funciones de fácil acceso. El diseño optimizado también mejora la velocidad de procesamiento de los controles, para ofrecer una experiencia de usuario con gran capacidad de respuesta.

Los programas NC son compatibles con gráficos 2D y 3D. Las pantallas de mantenimiento muestran el estado de la máquina y es posible el acceso remoto para su mantenimiento y supervisión.

This AWT system allows submerged and non-submerged threading. Combining thermal wire cut for a straighter wire and new water-jet function, the reliability of the Sodick AWT system has been further improved. The exclusive use of closed guides on the ALN800G iGE+ in combination with the FJ AWT further increases productivity.

El generador de impulsos inteligente reduce el número de cortes necesarios para lograr la precisión y el acabado superficial requeridos. Esta reducción de tiempo se traduce directamente en una ventaja económica.

Intelligent Q³vic EDW technology allows the importation of 3D CAD files and is standard with the ALN iGE+ Series. This automatic programming system detects the profile of a workpiece that can be machined with Wire EDM and extracts the machining contour. Significant savings in programming hours are possible thanks to this advanced software.

The ALN iGE+ Series features energy-saving designs and technologies. Compared to conventional EDMs, the Sodick Wire EDM Machine Range can reduce average energy consumption by up to 60%.

La cuba de trabajo de 3 lados de subida/bajada garantiza un gran espacio de preparación y accesibilidad ergonómica. Dado que los 3 lados se deslizan hacia abajo, la máquina requiere menos espacio operativo. La función antigoteo garantiza la limpieza del suelo del taller y mantiene un entorno de trabajo seguro.

El nivel de fluido se ajusta automáticamente en función del grosor de la pieza y el operario puede comprobar fácilmente el progreso del mecanizado incluso en piezas finas, ya que el depósito deslizante puede detenerse en posiciones intermedias durante el mecanizado. El interior del depósito es de acero inoxidable para un mantenimiento rápido (sin pintar).

Mediante la detección, la temperatura de cada componente de la máquina se corrige con precisión y la función Thermal Commit (TH COM), que ofrece diversas funciones de diagnóstico, minimiza el desplazamiento térmico debido a los cambios de temperatura en el entorno de instalación y durante la conducción a alta velocidad.

STEPCUT2 permits machining at the same speed as under standard conditions while significantly improving the accuracy and range of applications when machining shapes with rapidly changing material thickness, such as stepped shapes.

Muestra

Gracias a las mayores velocidades y precisión asociadas a los motores lineales en el mecanizado de cortes en bruto, el procesamiento de piezas de ajuste, que antes requería tres pasadas, puede realizarse en sólo dos. Esto supone una reducción del tiempo de corte de 41% en esta pieza de muestra.
Material: SKD11
Grosor: 1,57" (40 mm)
Rugosidad superficial: 55 RMS (1,37 µmRa)
Precisión de corte: +/- .00012″ (3 µm)
Diámetro del alambre: .008" (.2 mm)
Tiempo de corte: 2 horas 57 minutos
