ALC600G iGE

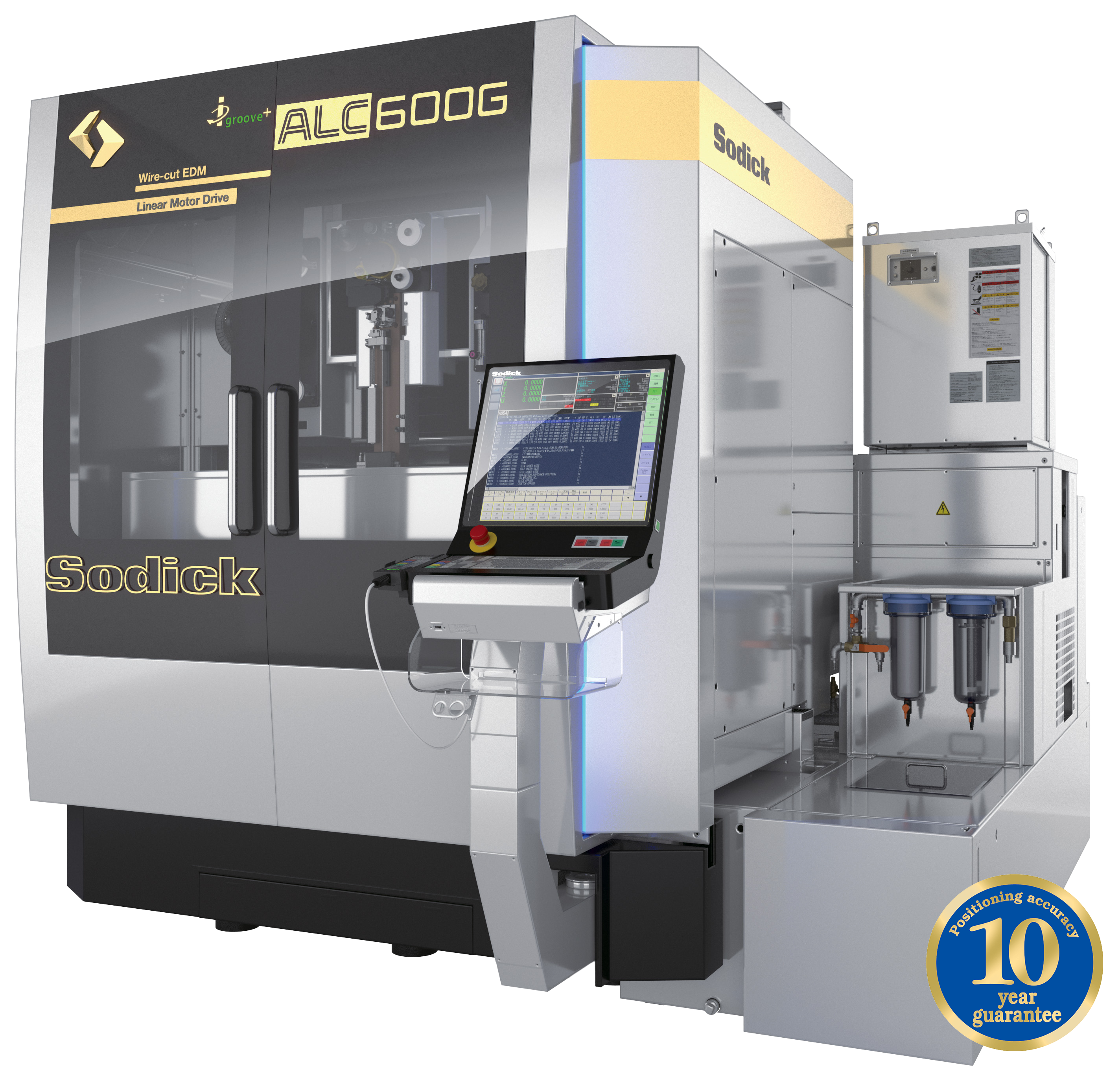

El ALC600G iGE+ combina el generador más avanzado de Sodick con especificaciones de seguridad certificadas por la CE y un diseño totalmente cerrado.

Especificaciones
X-Travel: 23,62″ (600 mm)
Y-Travel: 15,75″ (400 mm)
Z-Travel: 350 mm (13,78")

Description

La ALC600G iGE+, máquina de electroerosión por hilo con motor lineal rígido y certificación CE, es una de las últimas incorporaciones a la gama de productos Sodick. Esta nueva máquina incluye algunas características nuevas e interesantes, como una carcasa de seguridad completa, control SPW de última generación con generador de impulsos inteligente y otras tecnologías de mejora del rendimiento. La electroerosionadora de hilo de la serie ALC ofrece las características de seguridad más avanzadas del mercado, en total conformidad con las especificaciones internacionales CE.

Características

  • Plataforma y entorno estables
  • Tanque de trabajo de subida/bajada de 3 lados
  • Q³vic inteligente EDW - Sistema de programación automática
  • Controlador de movimiento K-SMC
  • Sistema de filtración de tres partes
  • Lubricación de la placa deslizante
  • Control avanzado de esquinas
  • Circuito de ahorro de energía
  • Unidad de refrigeración dieléctrica
  • Corazón NC - Sistema CAD-CAM (a bordo)
  • Unidad de intercambio iónico
  • Sistema operativo Windows
  • Sistema automático de servocontrol de la tensión del cable
  • Regulador automático de tensión
  • Mesa de sujeción por cuatro lados
  • Control automático del nivel de fluido en el eje Z

Opciones

  • Control SPW-E - Control simultáneo de hasta 8 ejes - Necesario para la capacidad de "giro y quemado" multieje simultáneo
  • Alimentador de alambre Jumbo 50 kg (110 lbs)
  • Alimentador de alambre "Jumbo" integrado 20 kg (44 lb)
  • Cortadora de alambre en L - Procesa el alambre para guardarlo cómodamente
  • Circuito HTP - Circuito de alta tensión que mejora la eficacia del mecanizado al cortar PCD y materiales similares
  • Taper Flex - Hardware y software para permitir el mecanizado de ángulos cónicos de precisión (opciones de hasta 22 y 45 grados disponibles, póngase en contacto con Sodick para obtener más detalles)
  • Garantía ampliada SodickCare +2 ó +4
  • SAI (Sistema de Alimentación Ininterrumpida)

Especificaciones

X - Recorrido del eje 23,62" (600 mm)
Y - Recorrido del eje 400 mm (15,75")
Z - Recorrido del eje 350 mm (13,78")
U, V - Recorrido del eje 150 x 150 mm (5,91" x 5,91")
Gama de diámetros de alambre (mín. ~ máx.) 0,002" ~ 0,012" (0,05 ~ 0,30 mm) (Con opciones disponibles)
Dimensiones del depósito de trabajo An x Pr 41,34" x 27,95" (1.050 x 710 mm)
Máx. Peso de la pieza 1.000 kg (2.204 lbs)
Distancia del suelo al tablero de la mesa 39,17" (995 mm)
Dimensiones de la máquina herramienta An x Pr x Al 98,23" x 113,98" x 92,32" (2.495 x 3.500 x 2.345 mm)
Peso de la máquina 4.600 kg (10.141 lbs)

Accionamientos de motores lineales rígidos

La máquina de electroerosión por hilo de alta precisión con motor lineal rígido ALC600G iGE+ de Sodick incorpora una nueva tecnología de electroerosión fácil de usar que mejora aún más la productividad y la precisión de la electroerosión. Los ejes de motor lineal rígido de la máquina están acoplados con escalas de cristal en los ejes X, Y, U y V que garantizan la precisión de corte y posicionamiento. Los accionamientos de motor lineal X, Y, U y V de Sodick no tienen holgura y están respaldados por la garantía de precisión de posicionamiento de 10 años de Sodick. En la actualidad, Sodick sólo fabrica y suministra máquinas accionadas por motores lineales, lo que demuestra la inigualable fiabilidad de la tecnología de motores lineales rígidos propia de Sodick. Los motores lineales rígidos de Sodick tienen un diseño plano óptimo. Las piezas fundidas de la máquina soportan el motor lineal para lograr un rendimiento lineal ideal, el diseño definitivo para el mecanizado de precisión.

CNC Smart Control - SPW

El nuevo Sodick Control SPW (Smart Pulse Wire) tiene muchas características atractivas, desde el uso del sistema operativo estándar del sector Windows 7 hasta una pantalla multitáctil TFT horizontal mejorada de 19 pulgadas. El diseño de control ALC racionaliza los antiguos modos de tableta y control clásico en una única pantalla de trabajo con funciones de fácil acceso. El diseño aerodinámico también mejora la velocidad de procesamiento del control, para una experiencia de usuario de gran capacidad de respuesta. El nuevo control SPW también incorpora cableado totalmente de fibra óptica para una comunicación de datos instantánea, lo que mejora enormemente la capacidad de respuesta.

Los programas NC son compatibles con gráficos 2D y 3D. Las pantallas de mantenimiento muestran el estado de la máquina y es posible el acceso remoto para su mantenimiento y supervisión.

Generador de impulsos inteligente

El generador de impulsos inteligente reduce el número de cortes necesarios para lograr la precisión y el acabado superficial requeridos. Esta reducción de tiempo se traduce directamente en una ventaja económica.

Q³vic inteligente

La tecnología EDW inteligente de Q³vic permite importar archivos CAD en 3D y se incluye de serie en la serie ALC. Este sistema de programación automática detecta el perfil de una pieza que puede mecanizarse con electroerosión por hilo y extrae el contorno de mecanizado. Gracias a este avanzado software, es posible ahorrar una gran cantidad de horas de programación.

Controlador de movimiento Sodick

El Controlador de Movimiento Sodick (K-SMC), controla con precisión y alta velocidad los movimientos de accionamiento del motor lineal a través de comandos de la unidad NC. El K-SMC se ha investigado y desarrollado intensamente para aportar nuevas innovaciones técnicas al mecanizado por descarga eléctrica. Desarrollado en Silicon Valley, California, el K-SMC controla con precisión altas velocidades, aceleraciones rápidas y posicionamientos precisos.

Ecológico

La serie ALC presenta diseños y tecnologías que ahorran energía. En comparación con las máquinas de electroerosión convencionales, la gama de máquinas de electroerosión por hilo de Sodick puede reducir el consumo medio de energía hasta 60%.

Enhebradora automática de alambre de chorro fijo y alta velocidad

Este sistema AWT permite el roscado sumergido y no sumergido. Combinando el corte térmico del hilo para obtener un hilo más recto y la nueva función de chorro de agua, se ha mejorado aún más la fiabilidad del sistema AWT de Sodick. El uso exclusivo de guías cerradas en la ALC600G iGE+ en combinación con el FJ AWT aumenta aún más la productividad.

Tanque de trabajo de subida/bajada de 3 lados

La cuba de trabajo de 3 lados de subida/bajada garantiza un gran espacio de preparación y accesibilidad ergonómica. Dado que los 3 lados se deslizan hacia abajo, la máquina requiere menos espacio operativo. La función antigoteo garantiza la limpieza del suelo del taller, manteniendo un entorno de trabajo seguro.

El nivel de fluido se ajusta automáticamente en función del grosor de la pieza y el operario puede comprobar fácilmente el progreso del mecanizado incluso en piezas finas, ya que el depósito deslizante puede detenerse en posiciones intermedias durante el mecanizado. El interior del depósito es de acero inoxidable para un mantenimiento rápido (sin pintar).

10 años de garantía de precisión de posicionamiento

En Sodick, creemos en nuestro producto. Por eso ofrecemos una garantía de precisión de posicionamiento de 10 años en nuestras electroerosionadoras de hilo y de penetración accionadas por motor lineal. Le garantizamos que no perderá precisión en los accionamientos de motor lineal. Más información en www.sodick.com/our-company/10-year-positioning-guarantee

Tecnología iGroove

Nuestra tecnología patentada de rotación del hilo, iGroove+, aumenta la calidad y precisión de la superficie a la vez que minimiza el consumo de hilo hasta 39%.

Compromiso térmico (TH COM)

Mediante la detección, la temperatura de cada componente de la máquina se corrige con precisión y la función Thermal Commit (TH COM), que ofrece diversas funciones de diagnóstico, minimiza el desplazamiento térmico debido a los cambios de temperatura en el entorno de instalación y durante la conducción a alta velocidad.

Corte escalonado

Permite mecanizar a la misma velocidad que en condiciones estándar, al tiempo que mejora significativamente la precisión y la gama de aplicaciones cuando se mecanizan formas con un espesor de material que cambia rápidamente, como las formas escalonadas.

Muestra

En el corte de piezas de ajuste de precisión con un grosor de 3,94″ (100 mm), Sodick ha logrado lo siguiente: mejora de la velocidad de corte, reducción de la frecuencia de corte, mejora de la precisión de la pieza y mejora de la calidad de la superficie. Se ha logrado una reducción del tiempo de corte de 32% utilizando la ALC600G.

Material: SKD11
Grosor: 3,94" (100 mm)
Rugosidad superficial: 8 RMS (.20 µmRa)
Precisión de corte: +/- .00012″ (3 µm)
Diámetro del alambre: .008" (.2 mm)
Tiempo de corte: 2 horas 57 minutos
